VF4 4-tengelyes megmunkáló központ 2015.12.10

Mozgás tartomány:

• X-1270 mm
• Y-508 mm
• Z-635 mm
• 4.-tengely
• 24 szerszám hely
• 8000/perces fordulat

DS-30SSY ellen orsós eszterga 2015.12. 10

• átforduló átmérő szán felett 406 mm
• átforduló átmérő szán felett 406 mm
• átforduló átmérő tokmánypofánál 584mm
• Y-tengely +50,8mm -50,8mm mozgással
• C-tengely mind a két orsón 360 fok osztással
• 12 szerszám hely hajtott nagy nyomatékú szerszámokkal
• 6000/fordulattal
• 24 db szerszám hellyel

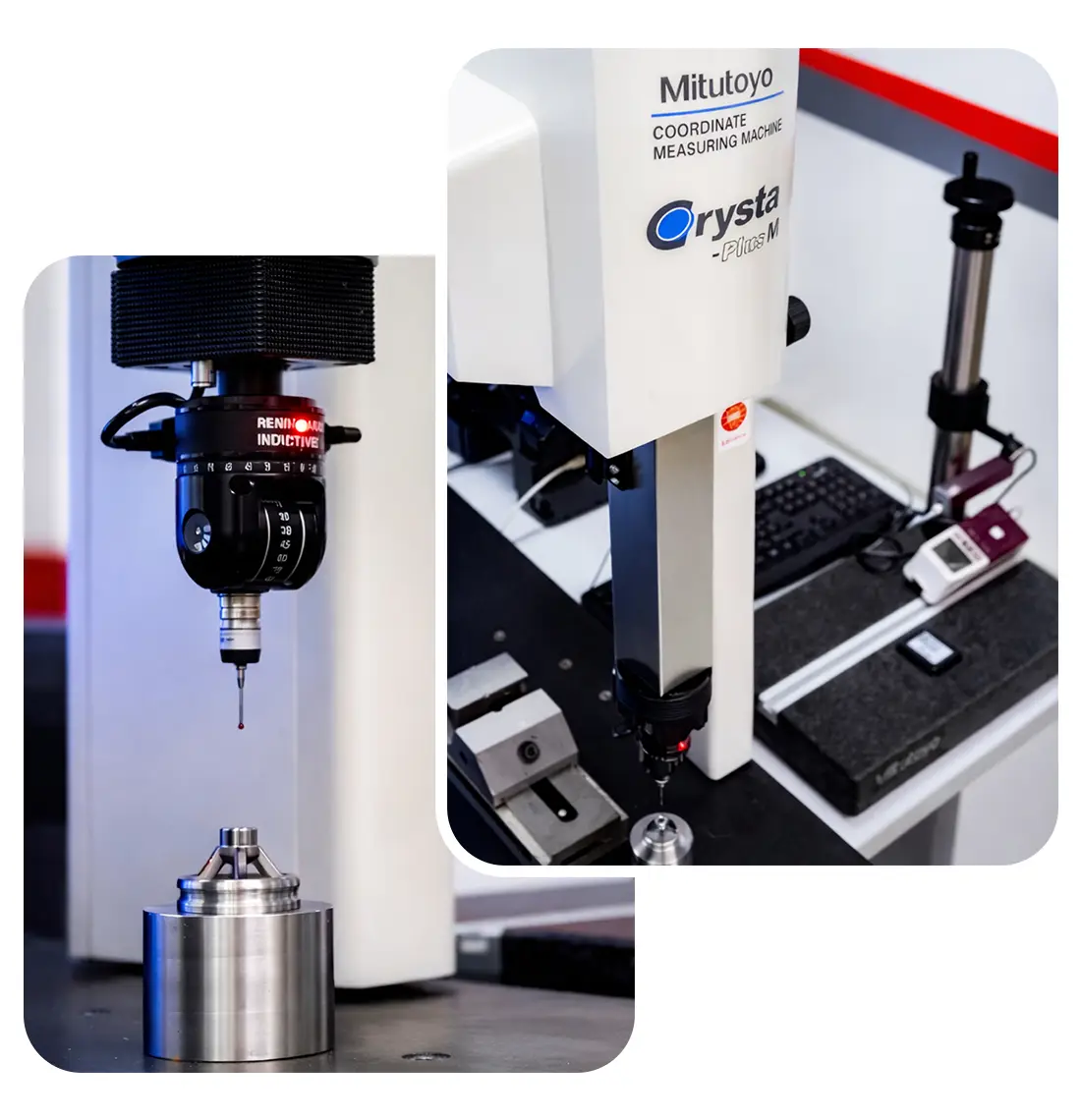

Mitutoyo Cryst-Plus-M544 2015.11.12

3D mérő gép

HAAS VF-2 - Függőleges megmunkálóközpont

A Haas VF-2 függőleges megmunkálóközpontunk mozgástartománya 762 x 406 x 508 mm (xyz), s egy 914 x 356 mm-es T-hornyos asztallal rendelkezik. A főorsóját kettős vektoros meghajtású 8100 f/perc sebességre képes 22.4 kW-os motor hajtja meg melynek maximális nyomatéka 339Nm 450f/percen. Oldalra szerelt szerszámcserélője maximális kapacitása 20 db, ezekben lévő szerszámokat 4.5 másodperc alatt cserél le és 25.4 m/min sebességgel pozicionálja is. A megfelelő hűtésről programozható hűtése gondoskodik 208 L-es hűtőfolyadék tartály kapacitással, valamint a szerszámok belső hűtésűek.

• Főorsó rotációja: 8100 f/perc
• Mozgástartománya: 762 x 406 x 508 mm (xyz)
• T-hornyos asztal: 914 x 356 mm
• Szerszámcserélő kapacitása: 20 db
• Szerszám csere ideje: 4.5 sec
• Pozicionálási sebesség: 25.4 m/perc

Spinner TC67H-MC – CNC eszterga

Spinner TC67H-MC CNC esztergánk mozgástartománya 590 mm a Z tengelyen (esztergálható hossz), 221 mm az X tengelyen. Rúdadagolóval rendelkezik, melynek használatával a legnagyobb esztergálható átmérő 67mm. A tokmány sebesség fokozatmentesen változtatható 0-3500 fordulat/perc között. 12 állású revolverfejjel rendelkezik, minden hely meghajtott. Szükség esetén szegnyereg is rendelkezésre áll.

• Fokozatmentes fordulatszámváltás: 0-3500 f/perc
• Mozgástartomány X tengelyen 221 mm
• Mozgástartomány Z tengelyen 590 mm
• Szerszámcserélő kapacitása: 12 db
• Legnagyobb elforduló átmérő a szán felett: 310 mm
• Rúdadagoló méret: 1300 mm x 67 mm

Hurco BMC-30/M – Függőleges megmunkálóközpont

A Hurco BMC-30/M függőleges megmunkálóközpontunk mozgástartománya 762 x 432 x 610 mm (xyz), 1125 x 500 mm-es T-hornyos asztallal. A főorsó rotációja 8000 f/perc és 12 kW-os közvetlen meghajtású motor hajtja meg a 40-es orsókúp rendszert. Oldalra szerelt szerszámcserélője maximális kapacitása 24 db, ezekben lévő szerszámokat 7 másodperc alatt cserél le és 11 m/min sebességgel pozícionálja is.

• Főorsó rotációja: 8000 f/perc
• Mozgástartománya: 762 x 432 x 610 mm (xyz)
• T-hornyos asztal: 1125 x 500 mm
• Szerszámcserélő kapacitása: 24 db
• Szerszám csere ideje: 7 sec
• Pozicionálási sebesség: 11 m/perc

Spinner PD-CNC 2000

• Megmunkálási tartomány: 150 x 250 mm
• 12 állású revolver fej minden szerszámhely hajtott
• 3 m rúd adagolóval
• 8000/perc orsó fordulat
• 6000/perc hajtott szerszám fordulat
• Max 30 átmérőjű rúd munkához

-

• -
• -
• -
• -

-

• -
• -
• -
• -
