Gépparkunk
Korszerű CNC gépparkunk lehetővé teszi egyedi és kis-, illetve közepes sorozatú alkatrészek precíz gyártását. 4-tengelyes megmunkálóközponttal, Y-tengelyes ellenorsós esztergával és koordináta mérőgéppel dolgozunk, így a gyártás minden lépése ellenőrzött és dokumentálható.

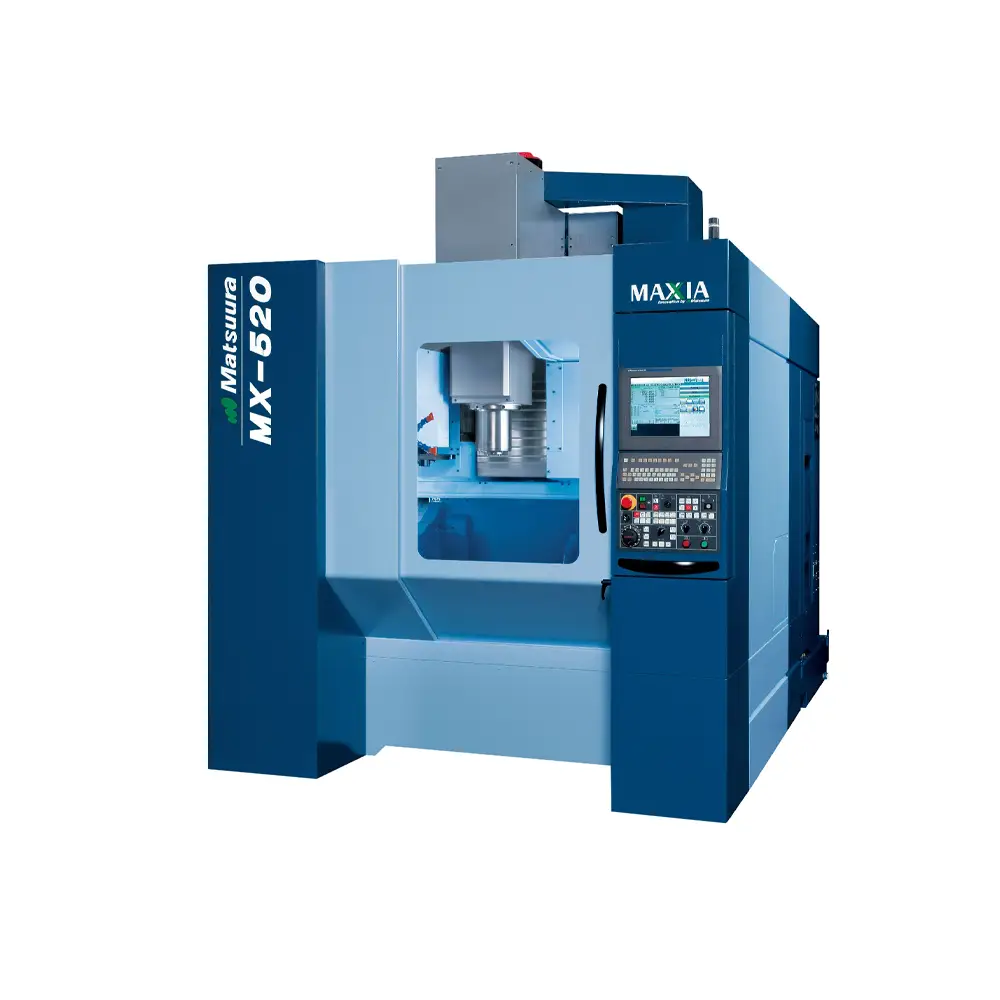

MATSURA MX-520
Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas, amit az 5-tengelyes megmunkálási képesség tesz lehetővé. Ennek révén egyszeri felfogással elkészülhetnek bonyolult munkadarabok, ezért elmaradnak a többszöri felfogásból adódó hibalehetőségek (különböző felfogó készülékek hibái, többszöri beállítások pontatlanságai) és javul a megmunkálás pontossága.
További műszaki adatok
Csökken a készülék költség is
Könnyű gép kiszolgálás: a burkolat széles (805 mm) kezelőoldali nyílása, az asztal közepének a kezelőhöz való közelsége (385 mm) és a munkadarab/készülék daruzása ( a munkatér burkolat teteje nyitható!) igen kényelmes kezelést tesz lehetővé.
Kivételes üzembiztonság. Az orsóház és az asztalt hordozó bölcső konstrukciója minimálisra csökkenti az esetleges hibákból származó ütközés lehetőségét.
A melegedés okozta deformáció hatásának kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja, a hő-stabilitás érdekében a rendkívül merev, különleges minőségű öntöttvasból készülő függőleges állvány szimmetrikus kialakítású. Elektronikus orsó hőtágulás kompenzálás. A forgó/billenő tengelyeknél már alapkivitelben is közvetlen mérőrendszert alkalmaznak; a lineáris tengelyeknél különleges pontossági igény esetén opcióként üveg mérőlécek szállíthatók. Ezért a gép kiemelkedő pontossága révén a legmagasabb minőségi igényeket is kielégíti, az igényes megmunkálást kívánó szakterületeken (finommechanika-műszergyártás, orvostechnika, repülőgép-és űripar, stb.) javasoljuk leginkább alkalmazását.
Matsuura a nagy sebességű főorsók területén egyike a világ vezető gyártóinak: #40 méretű maróorsóval 12.000 f/perc, vagy 20.000 f/perc fordulatszámú orsókkal készül a gép.
A gép rendkívül merev felépítése és pontossága lehetővé teszi a: változatos anyagok, öntöttvas, acél, titánium, vagy kemény (pl. edzett) felületek nagy teljesítményű marását.
Műszaki adatok
| Mozgástartomány: X / Y / Z | mm | 630/560/510 |
| Mozgástartomány: B / C | deg | -125~ +10 / 360 |
| Paletták száma | db |
1 STANDARD 4 db-os palettázó OPTION |
| Paletta mérete | mm |
Ø300 STANDARD Ø500 OPTION |
| Megmunkálható alkatrész mérete | mm | Ø520 ~ H350 |
| Asztal terhelhetősége | kg | 200 |
| Főorsó fordulat | min-1 |
12,000 STANDARD 15,000 OPTION 20,000 OPTION |
| Gyorsjárat: X / Y / Z | m / min | 40 |
| Gyorsjárat: A / C | min-1 | 17 / 33 |
| Szerszámtár | db | 60 |
| Szerszámbefogó típusa | #40 | |
| Maximum szerszám átmérő | mm |
Ø80 (szerszámok egymás mellett) Ø150 (szomszéd tár üres) |
| Szerszámcsere idő | mp | 1,1 |
| Maximum szerszám súly | kg | 10 |
| Vezérlő | Matsuura G-Tech 31i |

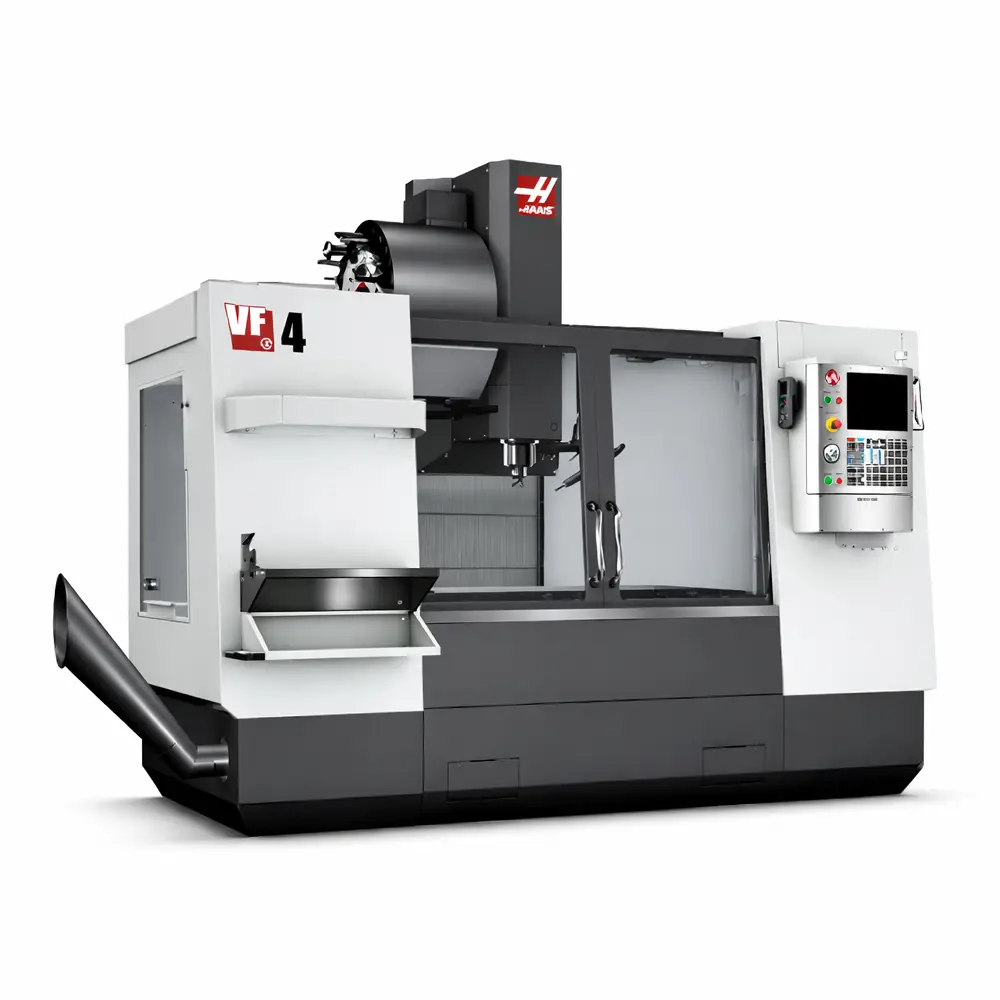

HAAS VF4
4-tengelyes megmunkáló központ
Mozgás tartomány:
- X-1270 mm
- Y-508 mm
- Z-635 mm
- 4.-tengely
- 24 szerszám hely
- 8000/perces fordulat

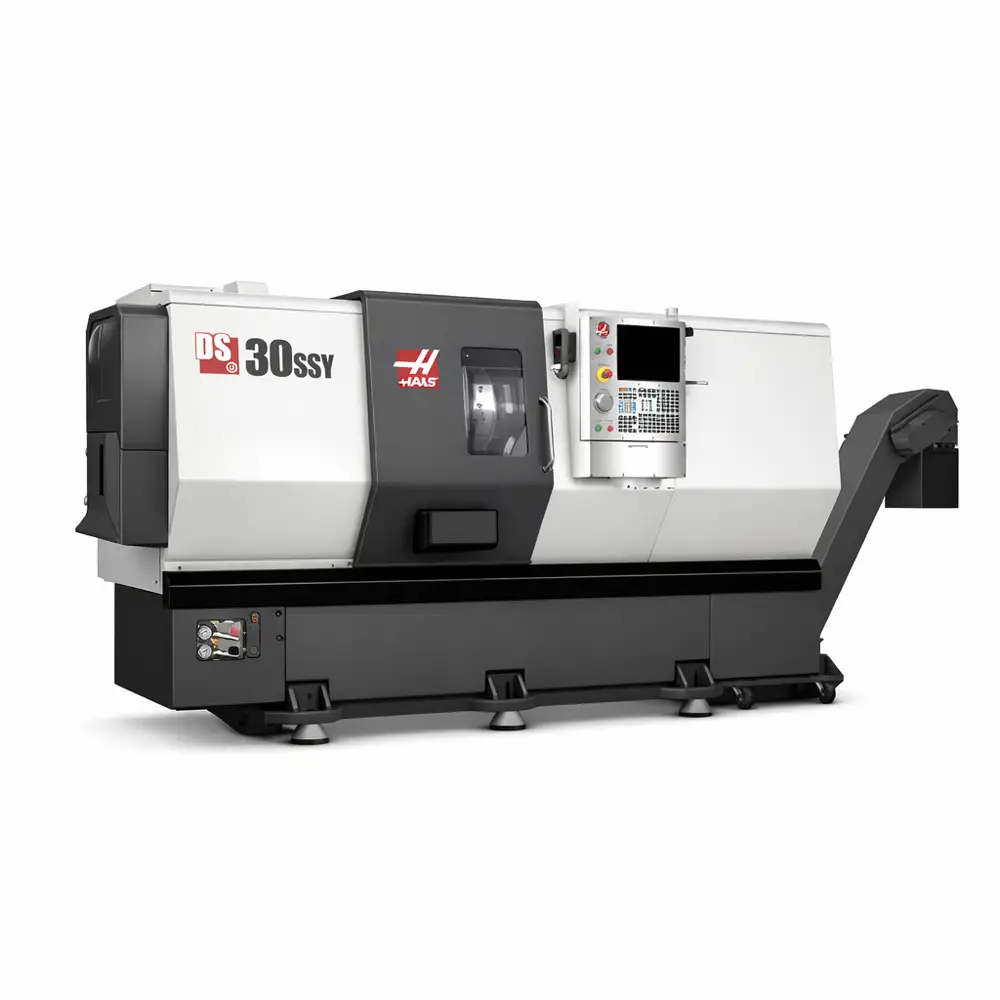

HAAS DS-30SSY
ellenorsós eszterga
- átforduló átmérő szán felett 406 mm
- átforduló átmérő szán felett 406 mm
- átforduló átmérő tokmánypofánál 584mm
- Y-tengely +50,8mm -50,8mm mozgással
- C-tengely mind a két orsón 360 fok osztással
- 12 szerszám hely hajtott nagy nyomatékú szerszámokkal
- 6000/fordulattal
- 24 db szerszám hellyel

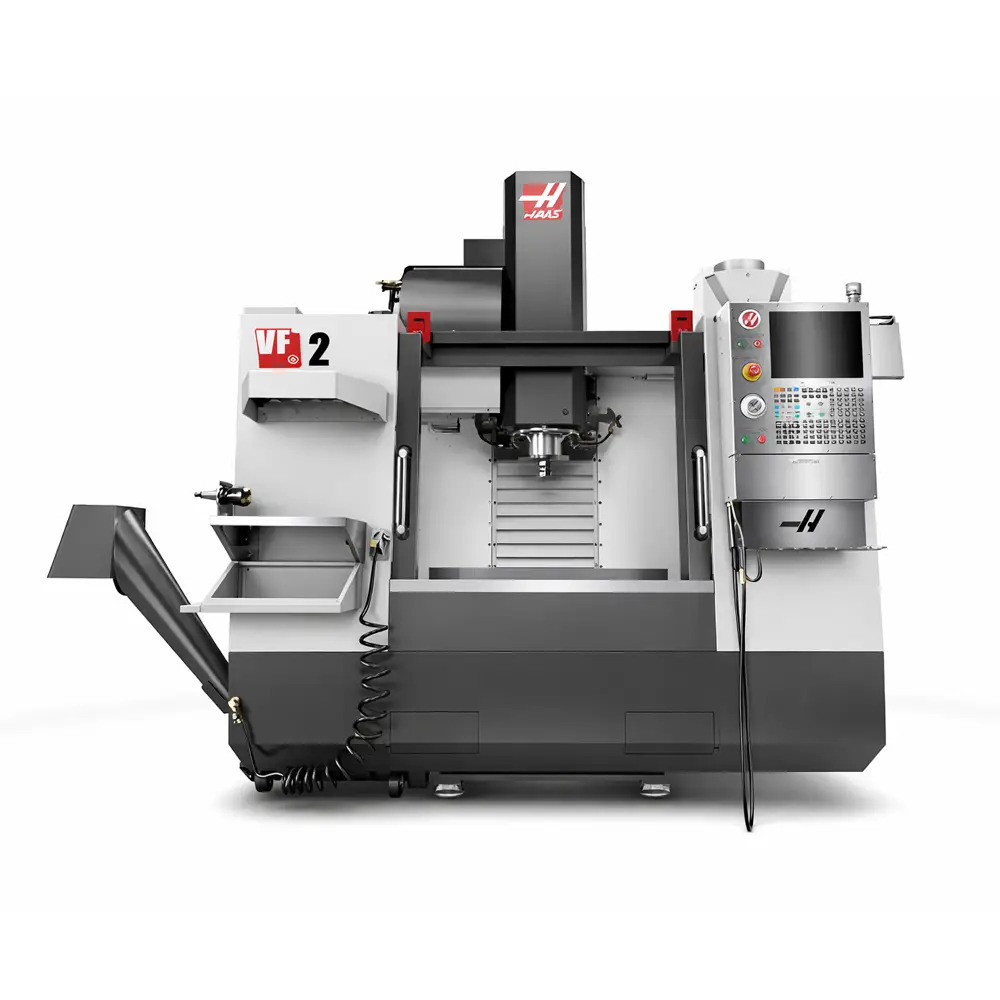

HAAS VF-2
Függőleges megmunkálóközpont
Mozgástartománya 762 x 406 x 508 mm (xyz), s egy 914 x 356 mm-es T-hornyos asztallal rendelkezik. A főorsóját kettős vektoros meghajtású 8100 f/perc sebességre képes 22.4 kW-os motor hajtja meg melynek maximális nyomatéka 339Nm 450f/percen. Oldalra szerelt szerszámcserélője maximális kapacitása 20 db, ezekben lévő szerszámokat 4.5 másodperc alatt cserél le és 25.4 m/min sebességgel pozicionálja is. A megfelelő hűtésről programozható hűtése gondoskodik 208 L-es hűtőfolyadék tartály kapacitással, valamint a szerszámok belső hűtésűek.
További műszaki adatok
- Főorsó rotációja: 8100 f/perc
- Mozgástartománya: 762 x 406 x 508 mm (xyz)
- T-hornyos asztal: 914 x 356 mm
- Szerszámcserélő kapacitása: 20 db
- Szerszám csere ideje: 4.5 sec
- Pozicionálási sebesség: 25.4 m/perc

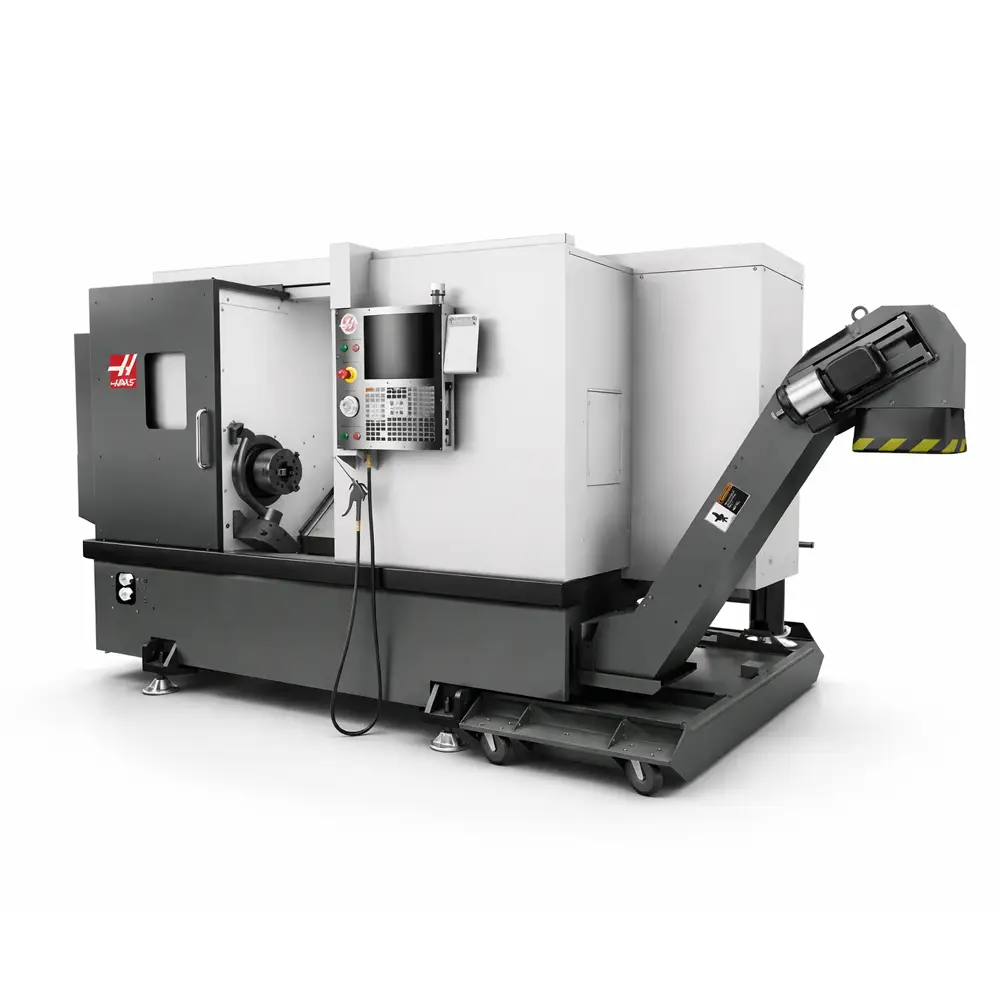

HAAS ST20Y
Az ST-20 sorozatú esztergaközpontok megújult kialakításuknak köszönhetően nagyobb teljesítményt, több funkciót és kedvezőbb értéket kínálnak. Az alapoktól újratervezett konstrukció merevebb felépítést, nagyobb rúdkapacitást, kiváló vágási teljesítményt és számos termelékenységet növelő opcionális kiegészítőt biztosít.
További műszaki adatok
| Jellemző | Adat |
| Tokmány mérete | 210 mm (8,3″) |
| Maximális elforduló átmérő | 533 mm |
| Maximális esztergálási átmérő | 298 mm |
| Maximális esztergálási hossz | 572 mm |
| Rúdáteresztés | 63,5 mm (2,5″) |
| X-tengely elmozdulás | 236 mm |
| Y-tengely elmozdulás | ± 50,8 mm |
| Z-tengely elmozdulás | 572 mm |
| Főorsó max. fordulatszám | 4000 ford./perc |
| Főorsó motor teljesítménye | 14,9 kW (20 hp) |
| Revolverfej típusa | 12 állomásos BMT65 |
| Hajtott szerszámok max. ford. | 6000 ford./perc |
| Vezérlőegység | Haas CNC (15″ LCD kijelzővel) |

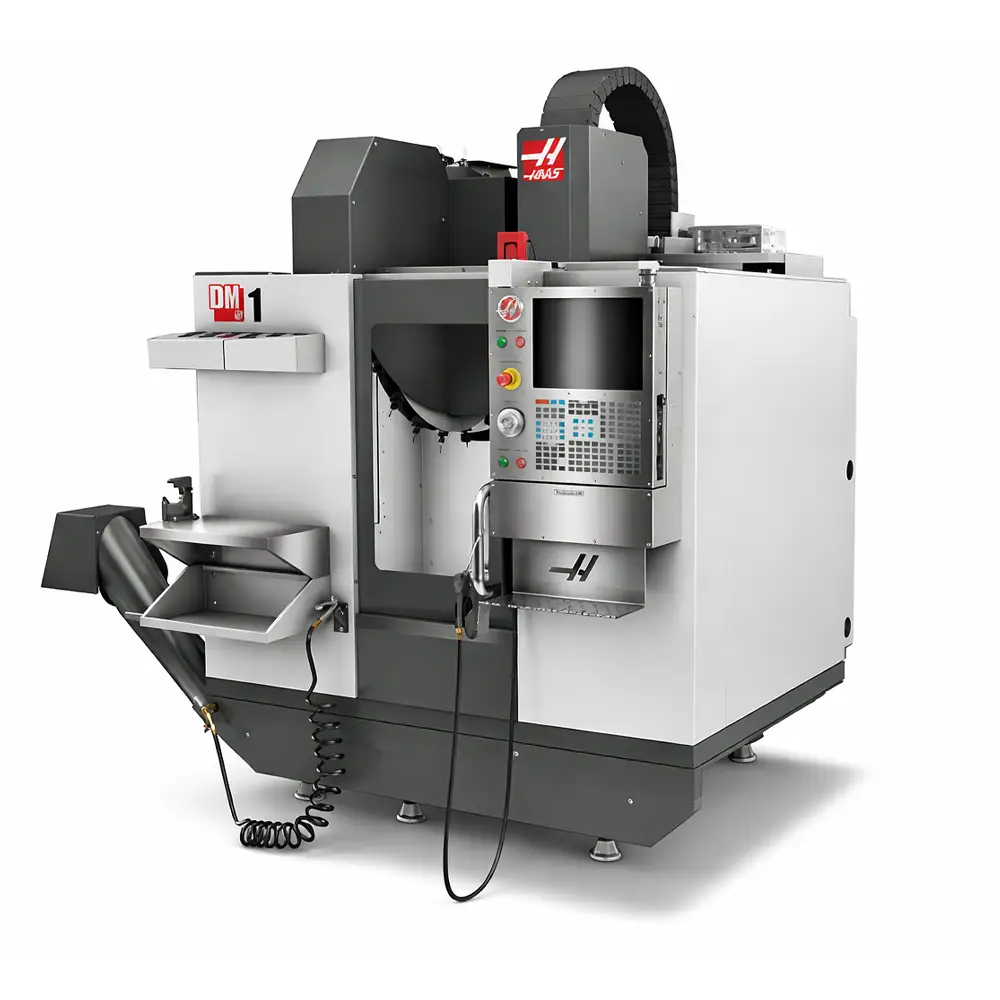

HAAS DM-1
Nagy sebesség: A 61 m/perces gyorsjárat és a gyors szerszámcsere miatt tömeggyártásra és rövid ciklusidőkre optimalizált.
Rugalmasság: A 40-es kúp lehetővé teszi a komolyabb marási feladatokat is, nem csak a fúrást/menetfúrást.
További műszaki adatok
|
Jellemző |
Specifikáció / Érték |
|
Mozgástartomány (X / Y / Z) |
508 x 406 x 394 mm |
|
Asztal mérete |
660 x 381 mm |
|
Asztal max. terhelhetősége |
113 kg |
|
Főorsó kúp |
ISO 40 (CT vagy BT) |
|
Főorsó fordulatszám |
10 000 f/perc (Opció: 12k / 15k) |
|
Főorsó teljesítmény |
11,2 kW (15 LE) |
|
Max. nyomaték |
62 Nm @ 1450 f/perc |
|
Gyorsjárati sebesség (G0) |
61 m/perc (minden tengelyen) |
|
Vágóelőtolás (max.) |
30,5 m/perc |
|
Szerszámváltó típusa |
Oldalsó (SMTC) |
|
Szerszámhelyek száma |
18 + 1 |
|
Szerszámcsere ideje |
1,8 mp (szerszámtól szerszámig) |
|
Pozicionálási pontosság |
± 0,005 mm |
|
Ismétlési pontosság |
± 0,003 mm |
|
Gép tömege |
kb. 2450 kg |

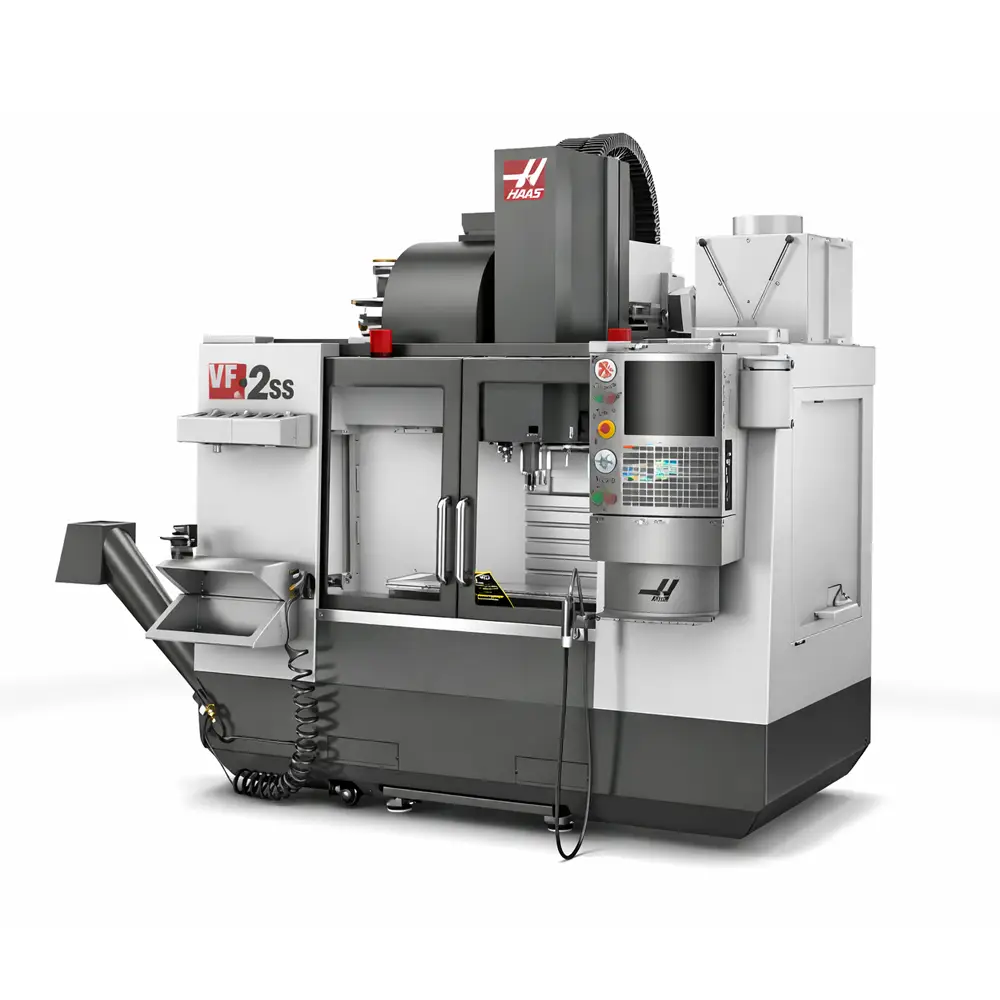

HAAS VF-2SS
A Haas VF-2SS a Haas Automation legnépszerűbb „Super-Speed” függőleges megmunkálóközpontja. Ezt a típust kifejezetten nagy sorozatú gyártásra és a ciklusidők csökkentésére tervezték a magas főorsó-fordulatszámnak, a gyorsjáratoknak és a rendkívül gyors szerszámcserének köszönhetően.
További műszaki adatok
|
Jellemző |
Haas VF-2 (Standard) |
Haas VF-2SS (Super-Speed) |
|
X-tengely mozgás |
762 mm |
762 mm |
|
Y-tengely mozgás |
406 mm |
406 mm |
|
Z-tengely mozgás |
508 mm |
508 mm |
|
Asztal mérete |
914 x 356 mm |
914 x 356 mm |
|
Max. asztalterhelés |
680 kg |
680 kg |
|
Főorsó fordulat |
8 100 rpm |
12 000 rpm |
|
Hajtás típusa |
Szíjhajtás (vagy Inline) |
Inline Direct-Drive |
|
Max. nyomaték |
122 Nm (2000 rpm-nél) |
122 Nm (2000 rpm-nél) |
|
Max. teljesítmény |
22,4 kW (30 LE) |
22,4 kW (30 LE) |
|
Gyorsjárat (X/Y/Z) |
25,4 m/min |
35,6 m/min |
|
Max. előtolás |
16,5 m/min |
21,2 m/min |
|
Szerszámhelyek |
20 (Carousel) / 30 (SMTC) |
30+1 (SMTC) |
|
Szerszámcsere (sz-sz) |
2,8 – 4,2 mp |
1,8 mp |
|
Főorsó kúp |
CT vagy BT 40 |
CT vagy BT 40 |

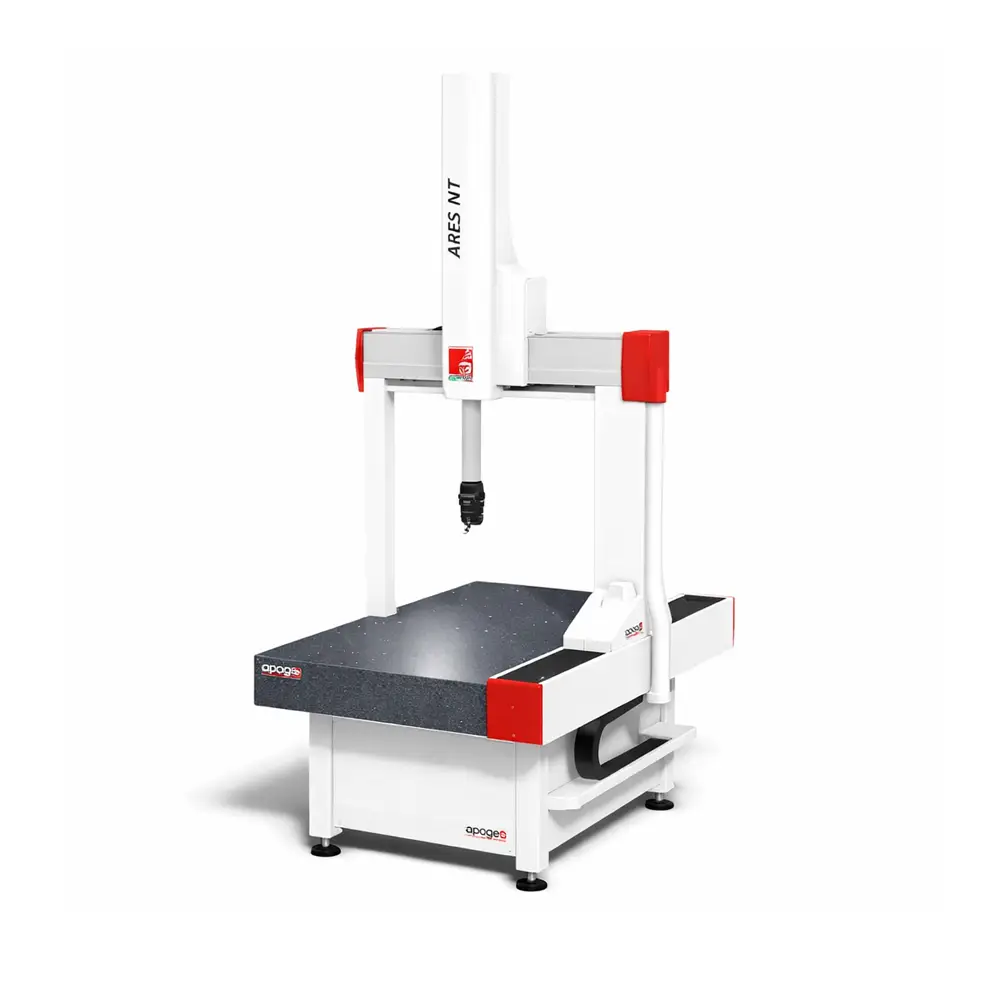

COORD 3 ARES NT
COORD3 ARES NT modell a széria prémium változata, amelyet kifejezetten a legmagasabb pontossági és merevségi követelményekhez terveztek. A legfontosabb különbség az alapmodellhez képest a szilícium-karbid (SiC) Z-tengely oszlop, amely kiváló termikus stabilitást és szerkezeti merevséget biztosít.

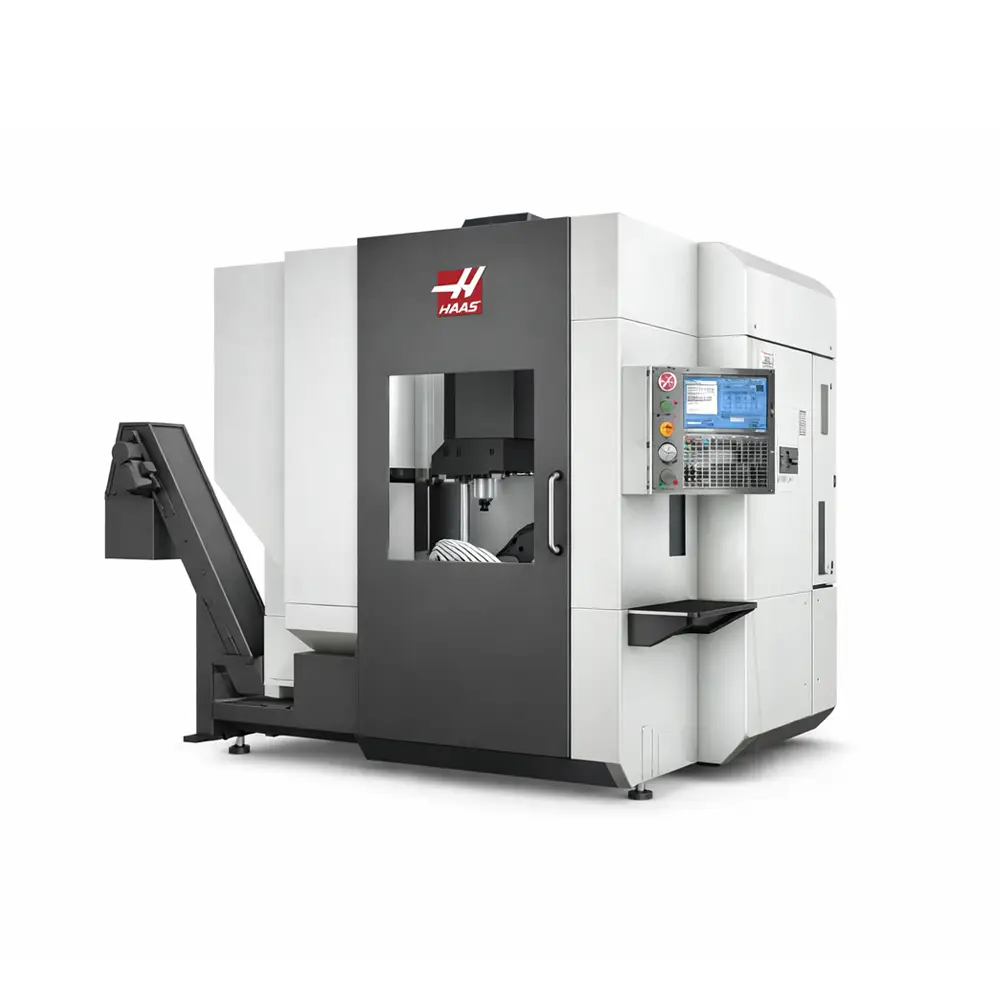

HAAS UMC-750
Az 5 tengelyes megmunkálás hatékony megoldást kínál a beállítások számának csökkentésére és a pontosság növelésére összetett munkadarabok esetén. A Haas UMC sorozat költséghatékony lehetőséget biztosít 3+2 és egyidejű 5 tengelyes megmunkáláshoz. Az UMC-750 integrált billenőasztala nagy munkadarab-kapacitást, széles döntési tartományt és rugalmas befogási lehetőségeket biztosít.
További műszaki adatok
|
Megnevezés |
Érték / Specifikáció |
|
X-tengely mozgás |
762 mm |
|
Y-tengely mozgás |
508 mm |
|
Z-tengely mozgás |
508 mm |
|
B-tengely (billenés) |
+110° / -35° |
|
C-tengely (forgatás) |
360° |
|
Asztal átmérő |
500 mm |
|
Max. asztalterhelés |
300 kg |
|
Főorsó fordulatszám |
8 100 f/perc (Inline Direct-Drive) |
|
Főorsó kúp |
ISO 40 (CT vagy BT) |
|
Max. nyomaték |
122 Nm (2000 f/percnél) |
|
Motor teljesítmény |
22,4 kW |
|
Gyorsjárati sebesség |
22,9 m/perc (X, Y, Z tengelyeken) |
|
Szerszámtár kapacitása |
40+1 férőhely (Side-Mount) |
|
Max. szerszámátmérő |
76 mm (teljes tárnál) / 152 mm (szomszédos üres) |
|
Max. szerszámhossz |
305 mm |

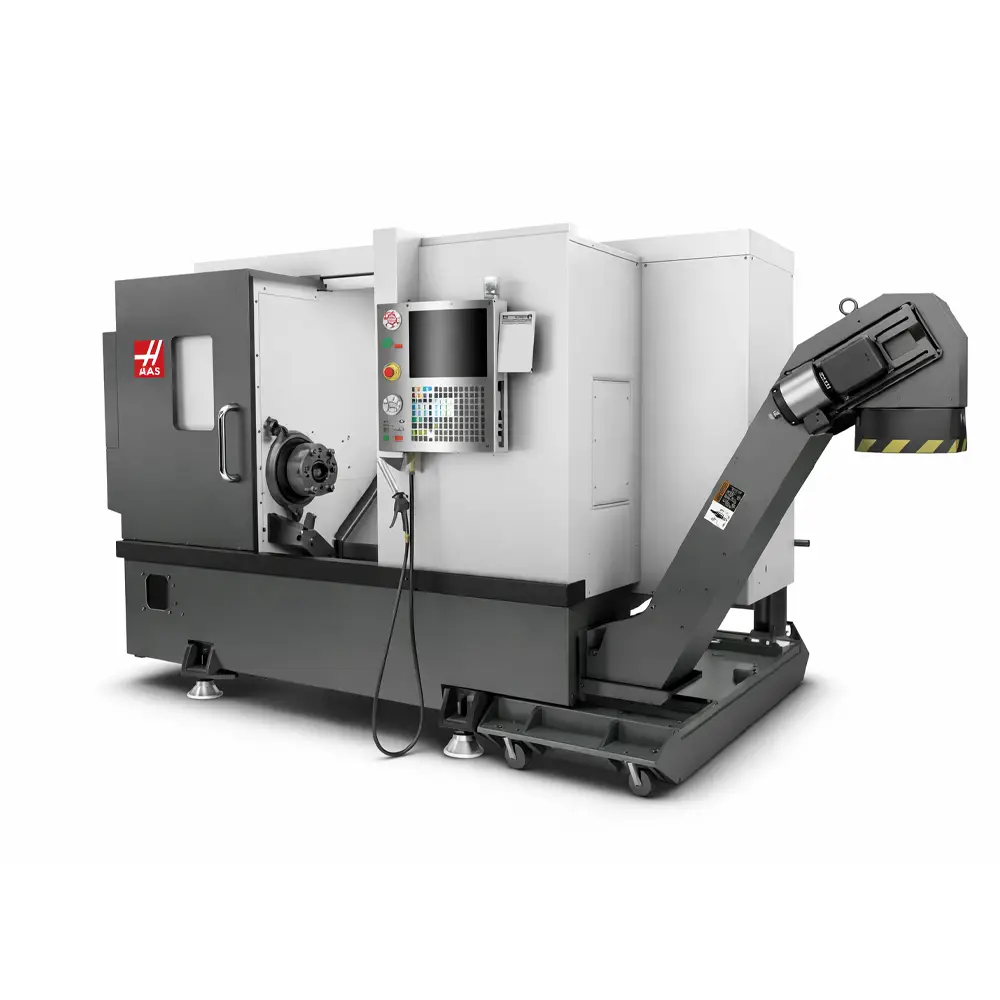

HAAS ST-10Y
Az Y tengely és a hajtott szerszámozás lehetővé teszi a marási, fúrási és menetfúrási műveletek elvégzését is, így sokoldalúan használható megoldást kínál
További műszaki adatok
|
Megnevezés |
Specifikáció (Metrikus) |
|
Munkatartomány |
|
|
Max. elforduló átmérő a szán felett |
641 mm |
|
Max. esztergálható átmérő (VDI kivitelnél) |
305 mm |
|
Max. esztergálható hossz (tokmánnyal) |
356 mm |
|
Max. rúd áteresztés |
44 mm |
|
Mozgástartományok |
|
|
X-tengely löket |
200 mm |
|
Y-tengely löket |
± 50,8 mm |
|
Z-tengely löket |
356 mm |
|
Főorsó |
|
|
Max. fordulatszám |
6000 ford./perc |
|
Orsóvég |
A2-5 |
|
Max. teljesítmény |
11,2 kW |
|
Max. nyomaték |
102 Nm (@ 1300 f/p) |
|
Revolverfej (Szerszámtár) |
|
|
Állomások száma |
12 (VDI vagy BMT45) |
|
Hajtott szerszámok max. fordulata |
6000 ford./perc |
|
Szerszámváltási idő |
1 másodperc |
|
Előtolások |
|
|
Gyorsmeneti sebesség (X / Y / Z) |
12 / 12 / 24 m/perc |
|
Max. tolóerő (X / Y / Z) |
14,7 / 10,2 / 14,7 kN |

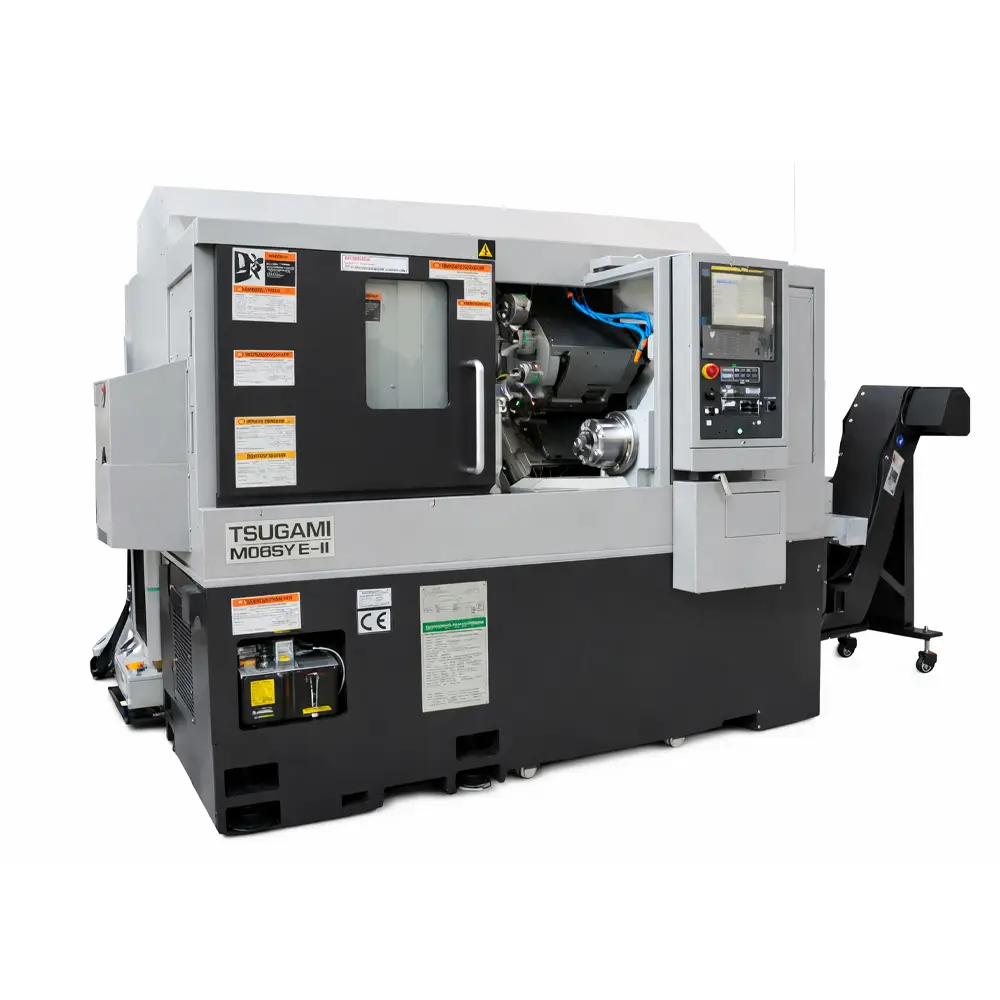

TSUGAMI M08SY-II
A gép fő- és ellenorsóra szerelt beépített motorjai stabil és hatékony működést biztosítanak, míg erős marási képessége révén összetettebb megmunkálási feladatok elvégzésére is alkalmas. A terhelésérzékelő rendszer segít a gép védelmében, a termikus torzítás kompenzáció pedig hozzájárul a pontos és megbízható megmunkáláshoz.
További műszaki adatok
Max. megmunkálási átmérő: 280 mm
Max. megmunkálási hossz: 380 mm (14,96″)
Max. tokmányméret: 8″
Max. orsófordulatszám: 200–4500 fordulat/perc
Alorszár fordulatszáma: 200–4500 fordulat/perc
Főorsó: JIS A2-6
Főorsó furata: 2,87″
Toronyállások száma: 12
Fő hajtott szerszám fordulatszáma: legfeljebb 5000 fordulat/perc
Fő motor: 7,5/11 kW
Gyors elmozdulási sebesség:
– X tengely: 24 mm/perc
– Y tengely: 12 mm/perc
– Z tengely: 30 mm/perc

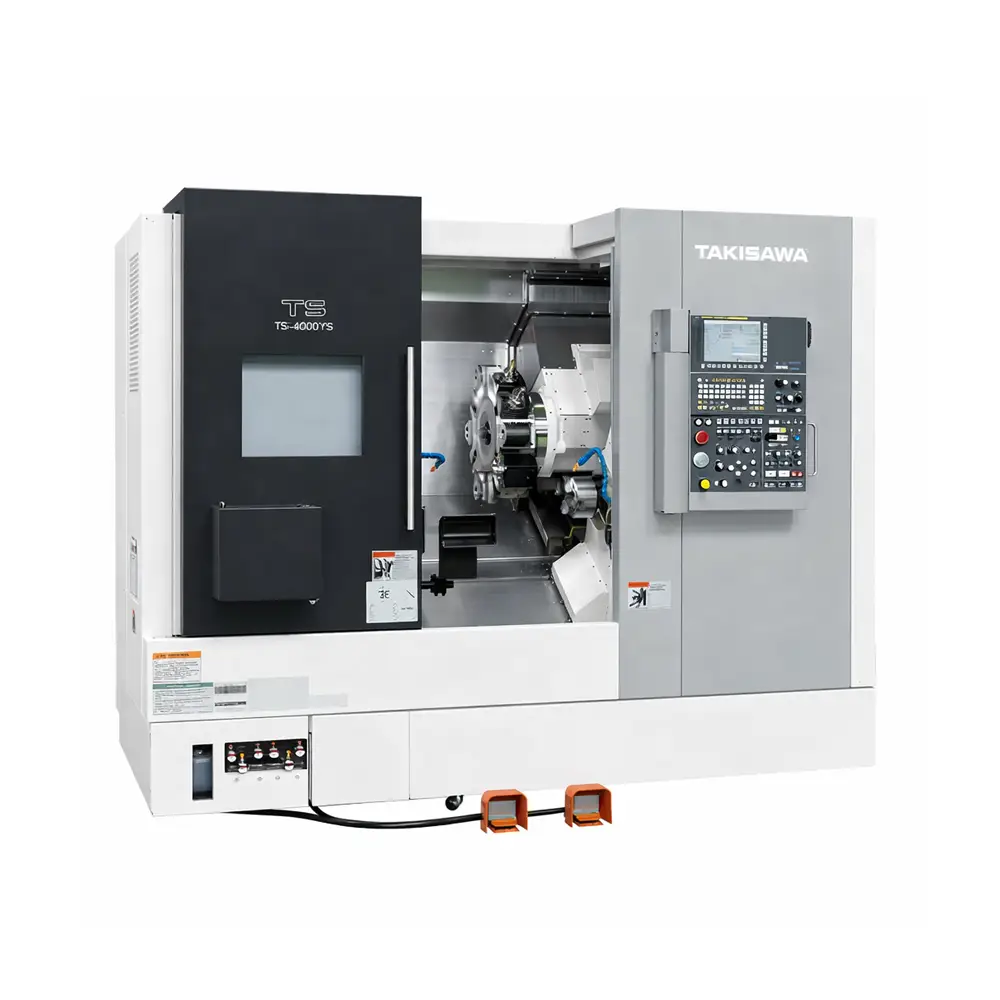

TAKISAWA TS-4000YS
A Takisasa Japan új sikermodellje, 6 vezérelhető tengelyig, bonyolult darabok készremunkálásához 370mm-es átmérőig.
A precíz és dinamikus nagyteljesítményű megmunkálásokat a 30°-os dőlésszögű, egydarabból készült öntvény ágyszerkezet és a nagyméretű csúszóvezetékek által biztosított kiváló rezgéscsillapítás és merevség teszi lehetővé.
További műszaki adatok
Előnyök:
- Ellenorsóval is rendelhető
- Y-tengely 120 mm lökettel
- Nagymerevségű gépágy és csúszóvezetékek
- Built-in kialakítású főorsó motorok
- 7,5 kW teljesítményű hajtott szerszám
|
Paraméter |
Érték |
|
Revolverfej típus |
T12 / T10 / T15 / T20 |
|
Max. elforduló átmérő |
600 mm |
|
Max. esztergálható átmérő |
370 mm / 315 mm / 292 mm |
|
Max. esztergálható hossz |
750 mm / 735 mm / 750 mm |
|
Rúdanyag kapacitás |
ø82 mm |
|
X/Z tengelymozgás |
267 / 840 mm |
|
Y tengelymozgás |
-50 ~ +70 mm |
|
A tengelymozgás |
780 mm |
|
Gyorsjáratok (X/Y/Z/A) |
30 / 30 / 10 / 30 m/min |
|
Főorsó teljesítmény |
22 / 15 kW |
|
Főorsó fordulat |
4200 rpm |
|
Főorsó végződés |
A2-8 |
|
Ellenorsó teljesítmény |
11 / 7.5 kW |
|
Ellenorsó fordulat |
6000 rpm |
|
Hajtott szerszám teljesítmény |
7.5 / 3.7 kW |
|
Hajtott szerszám fordulat |
6000 rpm |
|
Vezérlő |
FANUC 32i |

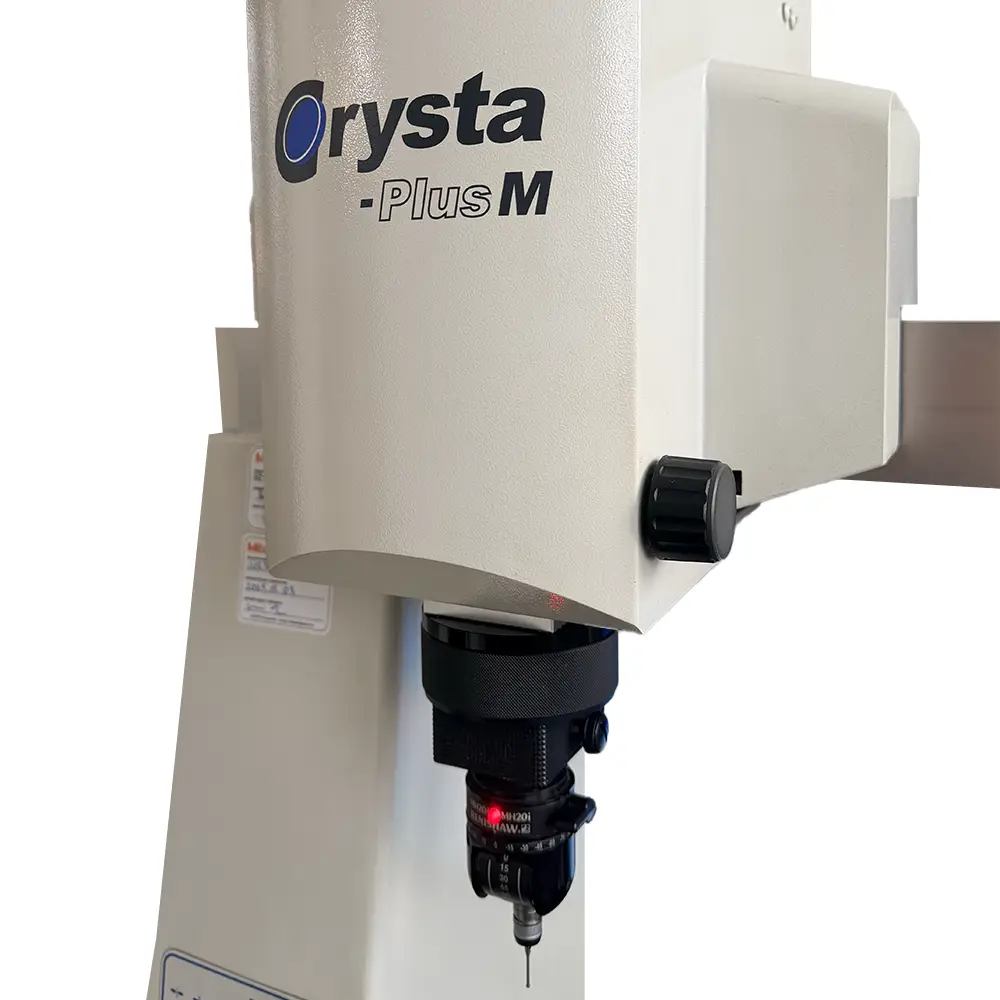

MITUTOYO CRYSTA-PLUS M544
3D mérőgép
Nagy pontosságú, manuális lebegő típusú 3D koordináta mérőgép (CMM), amelyet összetett formák és egyszerű méretek ellenőrzésére terveztek. A gép a Mitutoyo elismert manuális sorozatába tartozik
További műszaki adatok
|
Megnevezés |
Érték / Paraméter |
|
X-tengely mérési tartomány |
500 mm |
|
Y-tengely mérési tartomány |
400 mm |
|
Z-tengely mérési tartomány |
400 mm |
|
Felbontás |
0,0005 mm (0,5 µm) |
|
Max. munkadarab magasság |
595 mm |
|
Max. munkadarab tömeg |
180 kg |
Rólunk
Tapasztalat, amire építhet
2014 óta foglalkozunk egyedi alkatrészek gyártásával és megmunkálásával. Célunk, hogy partnereink számára a kivitelezés mellett valódi műszaki támogatást is adjunk a gyártás során. Tapasztalatunkkal és korszerű gépparkunkkal segítünk megtalálni a legjobb gyártási megoldást.
Precíz gyártás
Precíz CNC megmunkálással egyedi és kis-közepes szériás alkatrészek gyártását vállaljuk. Korszerű gépparkunk és ellenőrzött gyártási folyamatunk biztosítja a stabil minőséget és a pontos mérettartást.
Megbízható partner
Célunk, hogy partnereink számára hosszú távon is megbízható gyártási hátteret biztosítsunk. A közvetlen kapcsolattartás és a gyors reagálás fontos része együttműködéseinknek.
Műszaki támogatás
A gyártás mellett műszaki és technológiai támogatást is nyújtunk. Szükség esetén segítünk megtalálni a legmegfelelőbb gyártási megoldást és technológiát az adott alkatrészhez.
Kapcsolatfelvételtől az átadásig
Kapcsolatfelvétel
Telefonon, e-mailben vagy ajánlatkérő űrlapon
Műszaki egyeztetés
Átbeszéljük az igényt, az anyagot, a gyártási szempontokat
Ajánlatadás és szerződéskötés
Az egyeztetés után részletes ajánlatot készítünk
Gyártás
Saját gépparkkal, kontrollált környezetben
Minőségbiztosítás
Az elkészült alkatrészek ellenőrzése
Átadás
Az elkészült alkatrészeket a megbeszéltek szerint adjuk át
Mire van szükség?
Az ajánlatkéréshez általában műszaki rajz vagy 3D modell szükséges. Amennyiben ilyen nem áll rendelkezésre, a gyártási lehetőségek egyeztetésében és a megfelelő megoldás kialakításában is segítséget nyújtunk.
Mekkora mennyiségben?
Egyedi alkatrészek és kisebb szériák gyártását is vállaljuk. A gyártási folyamat rugalmasan alkalmazkodik a projekt méretéhez és a műszaki követelményekhez, így különböző ipari felhasználásokhoz is megfelelő megoldást kínálunk.
Mennyi idő alatt készül el?
A gyártási idő az alkatrész összetettségétől, az alapanyagtól és a mennyiségtől függ. Az egyeztetés során minden esetben pontos gyártási határidőt adunk a projekt részleteinek és műszaki követelményeinek ismeretében.
